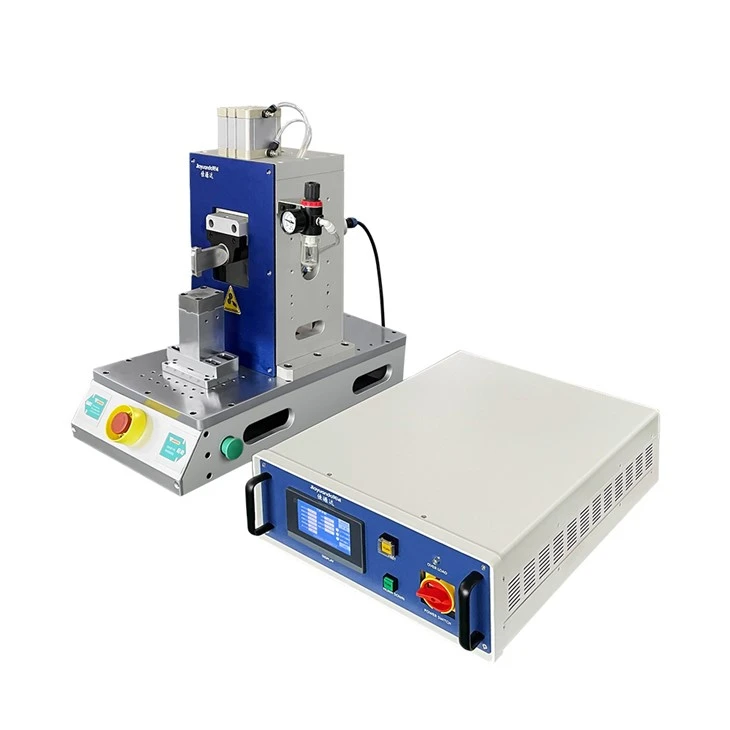

Ultrasonic Wire Welding Machine
Samkvæmt kröfum um litíum rafskauts suðuferlið er lagt til vélrænni uppbyggingu sem byggist á piezoelectric keramik lengdar titringi og fullkomlega stafrænt stjórnað ultrasonic vír suðu vélakerfi er hannað .}
Með framúrskarandi kostum orkusparnaðar, umhverfisverndar og þægilegs notkunar hefur ultrasonic vír suðuvél vakið meira og meira athygli . ultrasonic málm suðu hefur verið mikið notað á mörgum sviðum .
Breytur:
| Vörulíkan | L40-P800 | L20-P2000 | L20-P4500 |
| Aflgjafa | Stakur fasa AC220V/AC110V skiptanleg 50Hz | Stakur fasa AC220V/AC110V skiptanleg 50Hz | Stakur fasa AC220V/AC110V skiptanleg 50Hz |
| Loftframboð | Þjappað loft 0.5-0.8 MPA | Þjappað loft 0.5-0.8 MPA | Þjappað loft 0.5-0.8 MPA |
| Ultrasonic hámarksafl (W) | 500 | 1200 | 2600 |
| Hámarksafl vélarinnar (W) | 600 | 1500 | 2800 |
| Ultrasonic tíðni (KHz) | 40 | 20 | 20 |
| Hámarks ómskoðunartími (s) | 0.4s | 0.4s | 0.4s |
| Stillanleg nákvæmni ómskoðunartíma | 0.01s | 0.01s | 0.01s |
| Ultrasonic mold tengingarþráður stærð | M8*1.25 | 1/2*20unf | 1/2*20unf |
| Gagnaafköst | Getur flutt hvert suðugögn úr utanaðkomandi USB drifi | Getur flutt hvert suðugögn úr utanaðkomandi USB drifi | Getur flutt hvert suðugögn úr utanaðkomandi USB drifi |
| Efri moldastærð (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Neðri moldastærð | 20 × 20 fljótur í sundur og skiptanlegt | 20 × 20 fljótur í sundur og skiptanlegt | 20 × 20 fljótur í sundur og skiptanlegt |
| Hámarksfjöldi suðulaga | 20 lög af koparþynnu (neikvæð rafskaut) 20 lög af álpappír (jákvætt rafskaut) | 30 lög af koparþynnu (neikvæð rafskaut) 30 Lag af álpappír (jákvætt rafskaut) | 60 lög af koparþynnu (neikvæð rafskaut) 60 lög af álpappír (jákvætt rafskaut) |
Umsókn:
Það á við um tafarlausa suðu á kopar, ál, tini, nikkel, gulli, silfri, mólýbden, ryðfríu stáli og öðrum málmefni sem ekki eru járn, svo sem þunnar plötur, þunnar stengur, vír, lak og ræmur, með heildarþykkt af 2-4 mm .
Þættir sem hafa áhrif á ultrasonic vír suðuvélaáhrif:
1. suðukraftur, sem fer eftir þykkt suðu og hörku efnisins . Almennt séð eykst krafturinn með aukningu á þykkt og hörku suðu .
2. titringstíðni, sem felur í sér gildi ómunatíðni og nákvæmni titringstíðni . Val á tíðni er aðallega byggð á þykkt og eðlisfræðilegum eiginleikum suðu, og er almennt stjórnað við 15 ~ 75kHz {.} Amplite, þar sem stærðin er ákvörðuð með hærri tíðninni.} Amplitude, þar sem stærðin er ákvörðuð við að því er ákvarðað með hærri tíðni . Amplitu. Þykkt og efni suðu, og stærð þess er 5 ~ 25 μ m . með aukningu á þykkt og hörku suðu, eykst amplitude samsvarandi .
3. truflunarþrýstingur fer eftir þykkt, hörku, liðsformi og ultrasonic krafti efnisins . það verður beint notað til að senda ultrasonic titringsorku til suðu .
4. The welding time depends on the thickness and material properties of the weldment. There is a minimum welding time for the formation of the weld joint of ultrasonic welding. Less than this time is not enough to damage the oxide film on the metal surface and cannot be welded. Generally, with the increase of welding time, Samskeyti styrkur eykst í stöðugu gildi . þó, þegar suðutíminn er of langur, mun styrkur lóðmálsins minnka, vegna þess að suðu verður hitað upp og plastsvæðið stækkar, sem leiðir til þess að grófun yfirborðsins og innri uppbyggingu lóðmálsins og dregur úr styrkleika götunnar.}
Fyrir frekari upplýsingar um ultrasonic vír suðuvél, vinsamlegast hafðu samband við okkur!
